Cas d'application, avantages et sélection de conception de condensateurs à couches minces dans les onduleurs photovoltaïques

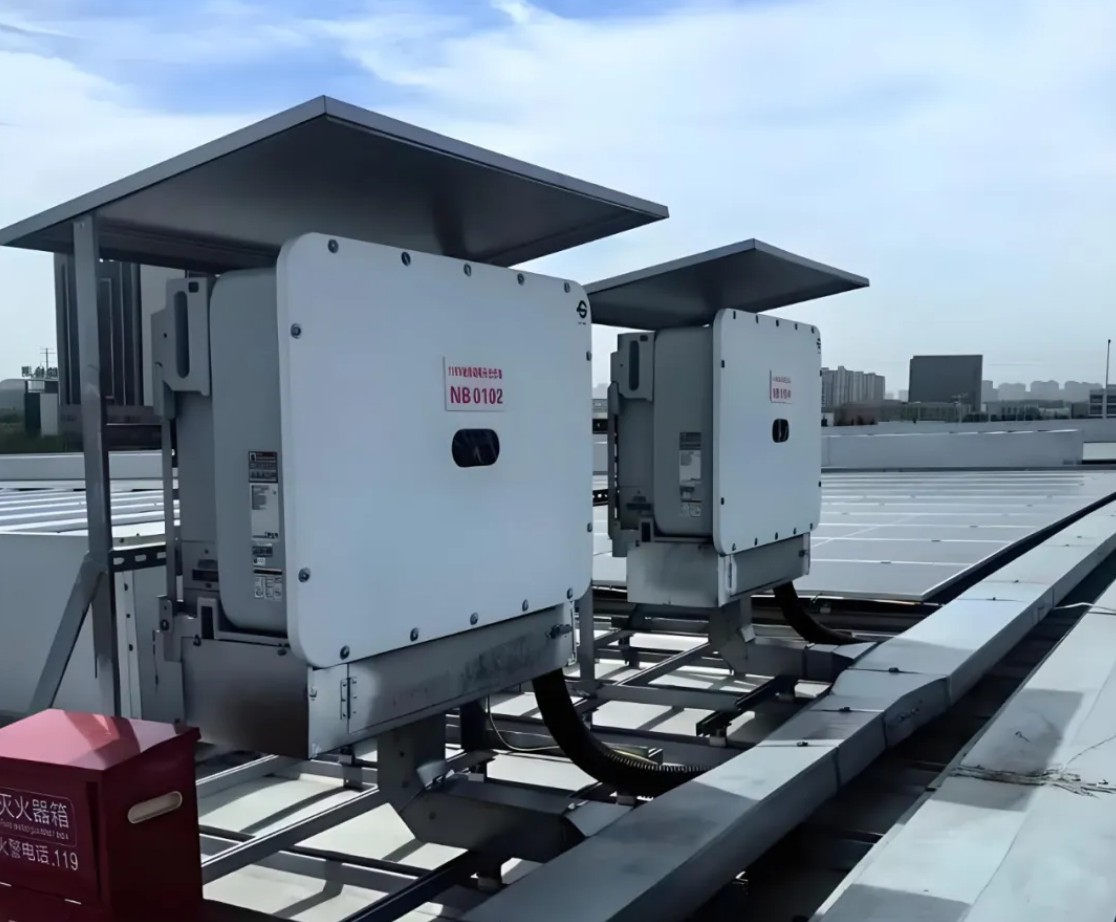

Les condensateurs de films sont essentiels dans les onduleurs photovoltaïques, en particulier pour gérer des courants d'ondulation élevés. Prenant un onduleur de 100 kW à titre d'exemple, le condensateur de liaison DC doit résister à un courant d'ondulation maximal de 220A (dans des conditions à basse tension et pleine puissance). Pour garantir la fiabilité, la conception nécessite une marge, la capacité de courant d'ondulation réelle dépassant 300A.

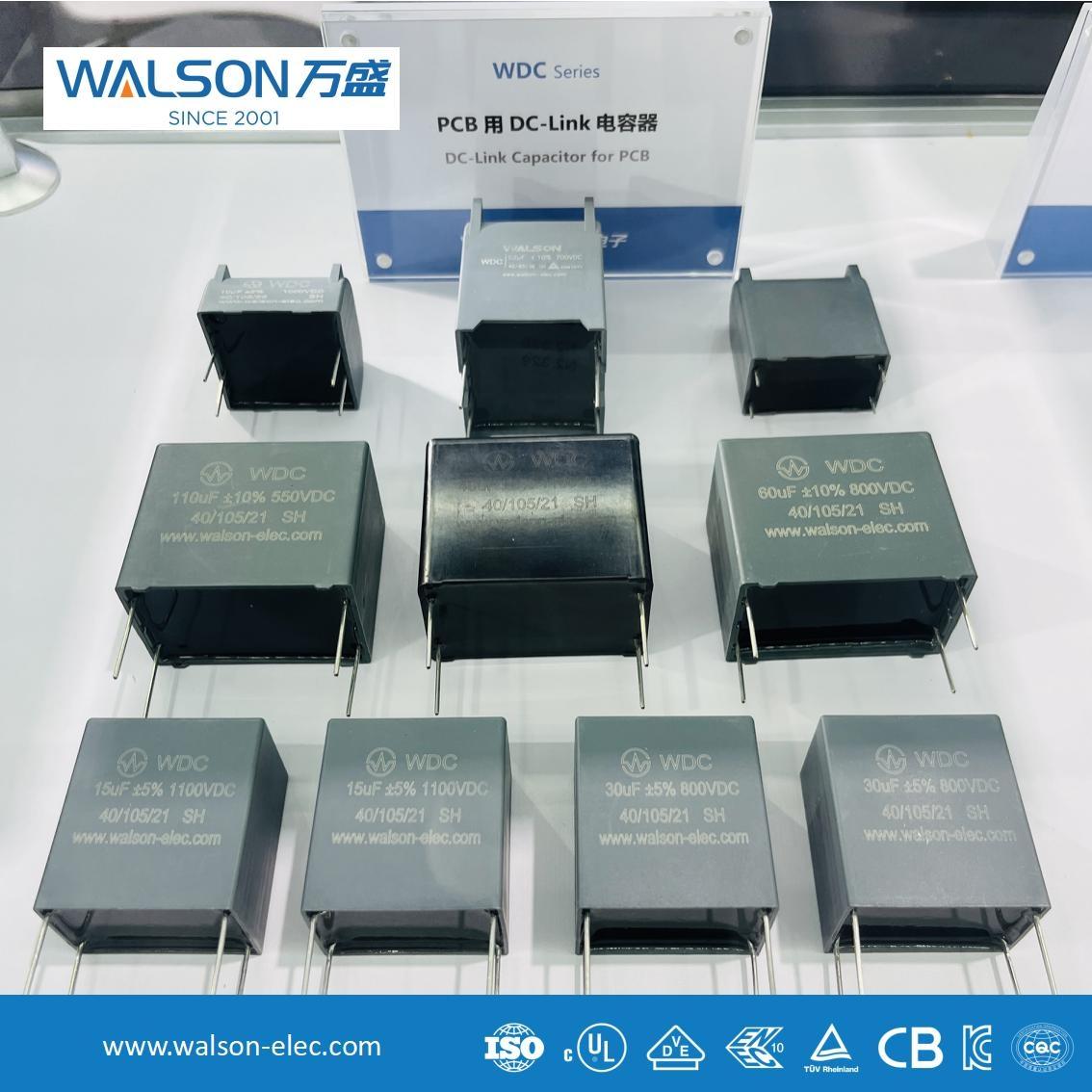

La valeur de capacité a un impact minimal sur la tension du bus. Par exemple, à une fréquence de commutation de 5 kHz, les fluctuations de tension (ΔV) sont négligeables même avec une capacité variable. Ainsi, l'accent n'est pas mis sur la capacité mais sur la capacité de courant d'entraînement du condensateur. L'ESR (résistance en série équivalente) des condensateurs de film est un paramètre clé - la plus grande ESR permet un courant d'ondulation plus élevé et réduit le nombre de condensateurs parallèles nécessaires. Par exemple, un condensateur de 420 μF / 1100 V avec un ESR de 1,2 mΩ a une note à unité unique de 60A (à 70 ° C), et cinq unités parallèles peuvent répondre à l'exigence 300A.

Le contrôle de la température est tout aussi important. La température centrale doit rester en dessous de 85 ° C (avec une température de boîtier de 70 ° C) pour assurer la longévité et les performances. En optimisant l'ESR et la conception thermique, le nombre d'unités parallèles peut être minimisée, en réduisant le coût et la taille. En résumé, les critères de base pour les condensateurs à courant continu dans les onduleurs PV sont une capacité de courant d'ondulation élevée et des caractéristiques ESR faibles
