Connaissances de base et applications des condensateurs cinématographiques

Les condensateurs de films sont des composants électroniques qui utilisent des films plastiques comme diélectriques, largement utilisés dans divers circuits. Leur structure centrale se compose d'électrodes métalliques (aluminium ou zinc) et de diélectriques de films plastiques (par exemple, PET, PET, PET, PET O PP), fabriqué par des processus d'enroulement ou d'empilement, et encapsulé avec de la résine époxy ou des étuis en plastique. Cette conception leur accorde une non-polarité, une résistance à haute tension et une faible perte, ce qui les rend idéales pour les circuits CA à haute fréquence.

Caractéristiques et avantages

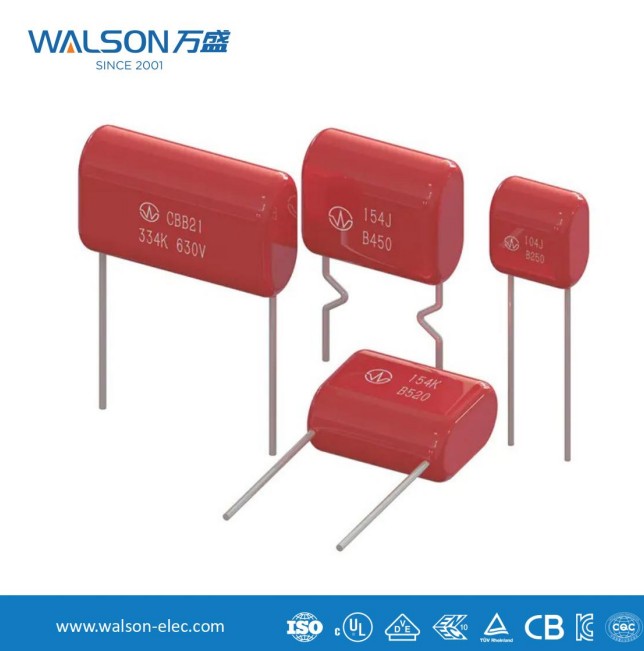

Les condensateurs de films présentent des avantages de performance remarquables. Tout d'abord, ils offrent une excellente stabilité de la température, avec une variation de capacité minimale entre -40 ° C à 105 ° C, adaptée à des environnements sévères. Deuxièmement, leur faible perte diélectrique (tanΔ <0,001) minimise les déchets d'énergie. De plus, la propriété d'auto-guérison (récupération de l'isolation après une rupture localisée dans les films métallisés) prolonge la durée de vie. Par exemple, les condensateurs de film en polypropylène (CBB) résistent à des courants d'impulsion élevés dans les onduleurs, tandis que les condensateurs de film en polyester (CL) sont couramment utilisés dans les circuits de filtrage et de couplage.

Applications typiques

Domaine industriel : Les condensateurs à moteur génèrent un couple via le décalage de phase pour entraîner des moteurs à induction monophasés; Les circuits de snobber en électronique de puissance utilisent des condensateurs de film pour absorber les pointes de tension, protégeant les modules IGBT.

Énergie renouvelable : Les condensateurs de liaison DC dans les onduleurs PV nécessitent une tolérance à un courant d'ondulation élevé, où les condensateurs métallisés du film en polypropylène (MKP) sont préférés en raison de faibles ESR. Les chargeurs à bord des véhicules électriques (OBC) dépendent également de leur forte fiabilité.

Électronique grand public : Chez les conducteurs LED, les condensateurs de film suppriment l'interférence électromagnétique (EMI), améliorant l'efficacité énergétique.

Tendances technologiques

Avec l'essor de la 5G et de l'IoT, les demandes de fréquences plus élevées et de miniaturisation conduisent les innovations dans la technologie des condensateurs cinématographiques. Par exemple, la métallisation à l'échelle nanométrique améliore la densité d'énergie, tandis que les matériaux biodégradables s'alignent sur les objectifs écologiques. Les applications futures se développeront dans les réseaux intelligents et les systèmes de charge sans fil.
