Comment les condensateurs de films DC-Link remodeler l'électronique et les systèmes de stockage d'énergie

Défis émergents dans l'électronique de puissance et le stockage d'énergie

Le développement rapide des véhicules électriques, des systèmes de stockage d'énergie photovoltaïque et des réseaux intelligents a introduit des défis pour l'électronique électrique et les dispositifs de stockage d'énergie. Les condensateurs électrolytiques conventionnels ont du mal à maintenir les performances dans des conditions à haute fréquence, à haute tension et à haute température, entraînant une durée de vie plus courte, des pertes plus élevées et une stabilité insuffisante. Dans ce contexte, Condensateur de films DC-Link S sont apparus comme un composant central capable de traiter ces limitations. Leur combinaison de tolérance à haute tension, de faible résistance en série (ESR) et de la durée de vie opérationnelle prolongée les a positionnés au cœur des applications modernes d'électronique et de stockage d'énergie.

En stabilisant les tensions de bus CC, en atténuant l'interférence électromagnétique (EMI) et en améliorant l'efficacité énergétique, les condensateurs de films à courant continu fournissent des solutions de gestion d'énergie fiables pour les véhicules électriques, les systèmes de stockage d'énergie et les onduleurs industriels. Leur rôle est devenu de plus en plus critique pour soutenir les performances élevées et la durabilité exigées par les systèmes contemporains.

Tapers de condensateurs

Les condensateurs de film peuvent être classés en fonction des matériaux diélectriques, de la structure et de l'application. Chaque type offre des caractéristiques distinctes adaptées à différents systèmes électroniques et électriques.

1.Classification par matériau diélectrique

Condensateurs de films en polypropylène (PP)

Les condensateurs en polypropylène présentent une faible perte diélectrique, une absorption minimale, une résistance à l'isolation élevée et une bonne tolérance à haute température. Ils sont couramment utilisés dans les onduleurs à haute fréquence, les applications de liaison DC, les véhicules électriques et l'électronique de puissance de précision.

Condensateurs de films en polyester (PET / MYLAR)

Les condensateurs en polyester sont rentables, compacts et ont des cotes de tension modérées. Ils sont largement appliqués dans l'électronique d'alimentation générale, les circuits de filtrage et les applications de couplage ou de découplage.

Condensateurs de films en polystyrène (PS)

Les condensateurs en polystyrène offrent une perte diélectrique extrêmement faible et une haute précision. Ils sont idéaux pour les circuits analogiques de précision, les applications de synchronisation et d'oscillateur.

Condensateurs de films en polyimide (PI)

Les condensateurs de polyimides sont notés pour une stabilité et une fiabilité à haute température, ce qui les rend adaptées à l'aérospatiale, à un contrôle industriel et à des systèmes électroniques à haute température.

Condensateurs de films composites

Les condensateurs de films composites combinent plusieurs matériaux de film pour obtenir une tolérance à haute tension et un ESR faible. Ils sont couramment utilisés dans les systèmes de stockage d'énergie, les applications à haute tension et les onduleurs au niveau de la grille.

2.Classification par structure

Condensateurs de blessure (roulé)

Ces condensateurs sont fabriqués en faisant rouler des couches de couches minces avec du papier métallique. Ils offrent des gammes de capacités importantes et conviennent aux applications de haute puissance.

Condensateurs de film empilés / métallisés

Les condensateurs de films empilés ou métallisés présentent des films en couches, souvent avec des couches métallisées auto-cicatrisées. Ils sont compacts, ont de fortes capacités d'auto-récupération et sont idéales pour les applications à haute fréquence et à haute tension.

3.Classification par fonction et application

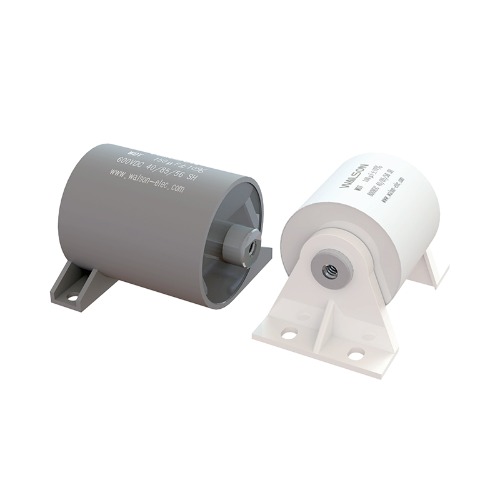

Condensateurs de films DC-link

Les condensateurs de films en liaison DC sont conçus pour lisser la tension de bus CC et le stockage d'énergie. Ils se caractérisent par un faible ESR, une tolérance à haute tension et une longue durée de vie opérationnelle.

Filtrage et couplage des condensateurs de films

Utilisées dans les circuits de filtrage d'alimentation, de couplage de signaux et de découplage, ces condensateurs offrent une plage de capacité large et de faibles pertes.

Condensateurs de films de suppression EMI

Les condensateurs de suppression EMI sont conçus pour réduire les interférences électromagnétiques. Ils offrent des performances et une fiabilité à haute fréquence, protégeant les systèmes électroniques sensibles.

Choisir le bon condensateur de film: ce que vous devez savoir

La sélection du condensateur de film approprié est essentielle pour assurer des performances fiables, une efficacité et une longévité dans l'électronique de puissance, les systèmes de stockage d'énergie et les circuits électroniques. Plusieurs facteurs clés doivent être considérés pour correspondre aux caractéristiques du condensateur avec l'application prévue.

1. compréhension des exigences de demande

Évaluation et tolérance de tension

Le condensateur doit résister à la tension de fonctionnement du système avec une marge de sécurité adéquate. Les applications à haute tension, telles que les onduleurs de liaison DC ou les systèmes de stockage d'énergie, nécessitent des condensateurs avec des cotes à haute tension, tandis que les circuits électroniques généraux peuvent utiliser des condensateurs à faible évaluation.

Valeur de capacité

La capacité requise dépend de la fonction spécifique, telle que le filtrage, le stockage d'énergie ou le couplage. Le calcul précis assure la stabilité du système et empêche la sur-compensation.

Fréquence et courant d'ondulation

Les applications de commutation à haute fréquence et les systèmes avec des courants d'ondulation importants nécessitent des condensateurs à faible ESR et des performances stables sous AC continu ou des charges pulsantes. Les condensateurs en polypropylène (PP) sont souvent préférés pour ces conditions.

2. Considérations d'impression

Polypropylène (PP) vs polyester (TEP)

Les condensateurs du film PP offrent de faibles pertes, une résistance à l'isolation élevée et une tolérance à haute tension, ce qui les rend idéales pour les applications à courant continu et à haute fréquence. Les condensateurs pour animaux de compagnie sont rentables, compacts et adaptés aux besoins généraux de filtrage ou de couplage.

Matériaux spéciaux

Les condensateurs en polystyrène (PS) et en polyimide (PI) offrent des performances précises et une stabilité à haute température pour les circuits analogiques exigeants ou l'électronique industrielle. Des films composites peuvent être utilisés lors de la combinaison de tolérance à haute tension avec un faible ESR.

3. Facteurs structurels et fonctionnels

Blessure vs construction empilée

Les condensateurs enroulés (roulés) offrent une plus grande capacité et conviennent aux applications de haute puissance, tandis que les condensateurs de film empilés ou métallisés offrent une taille compacte, une capacité d'auto-guérison et des performances à haute fréquence.

Exigences fonctionnelles spécifiques

Pour les applications de liaison DC, hiérarchisez la faiblesse ESR et la capacité de courant d'ondulation élevée. Pour la suppression de l'EMI, concentrez-vous sur les condensateurs conçus pour gérer le bruit et les interférences à haute fréquence. Les applications de filtrage et de couplage peuvent mettre l'accent sur la stabilité de la capacité et les performances thermiques.

Considérations environnementales et de fiabilité

Les condensateurs du film doivent fonctionner de manière fiable dans les conditions environnementales prévues, notamment la température extrême, l'humidité et la contrainte mécanique. Des condensateurs de haute qualité avec une isolation robuste et une encapsulation appropriée assurent les performances et la sécurité à long terme dans les applications exigeantes de stockage industriel, automobile ou d'énergie.

Résumé et meilleures pratiques

La sélection du bon condensateur de film nécessite un équilibre minutieux entre l'évaluation de la tension, la capacité, la réponse en fréquence, les propriétés des matériaux, la structure et les considérations environnementales. Comprendre les exigences opérationnelles du système et leur faire correspondre les caractéristiques du condensateur assure les performances, la fiabilité et la longévité.

Fondamentaux des condensateurs de films DC-Link

Les condensateurs de liaison DC sont situés sur le bus CC des systèmes électroniques électriques. Leurs principales fonctions comprennent le lissage de la tension de bus CC, l'absorption des pointes de courant et la fourniture d'énergie instantanée pendant les changements de charge soudains. Selon la composition et la conception des matériaux, les condensateurs de films à courant continu peuvent être classés en plusieurs types. Les condensateurs en polyester (PET) DC-Link proposent des solutions rentables adaptées aux applications d'électronique électrique générales avec une tolérance de tension modérée et une durée de vie. Les condensateurs DC-Link en polypropylène (PP) offrent des capacités de manipulation de tension plus élevée et des ESR inférieurs, ce qui les rend idéaux pour les onduleurs à haute fréquence et les lecteurs de moteur dans les véhicules électriques. Les condensateurs de films composites combinent des performances à haute tension avec des caractéristiques ESR faibles, ce qui les rend bien adaptés aux systèmes de stockage d'énergie et aux applications industrielles à haute tension.

Performance de base et avantages technologiques

Les condensateurs de films DC-Link présentent de multiples avantages qui les rendent indispensables pour l'électronique de puissance moderne. Leur tolérance à haute tension permet le fonctionnement dans les systèmes avec des tensions allant de plusieurs centaines à plus d'un millier de volts. Faible ESR minimise les pertes d'énergie et la production de chaleur, améliorant l'efficacité globale du système. Les caractéristiques à haute fréquence garantissent des performances stables même dans des dizaines de conditions de commutation de Kilohertz. La durée de vie opérationnelle prolongée, dépassant souvent 100 000 heures, offre une durabilité inégalée. De plus, les capacités de suppression EMI inhérentes aident à maintenir l'intégrité du système en réduisant l'interférence dans les composants sensibles. Ces attributs combinés positionnent les condensateurs de films DC-Link comme composants critiques pour assurer la stabilité et l'efficacité des systèmes électroniques de puissance et des dispositifs de stockage d'énergie.

Comparaisons matérielles et structurelles

Les performances, la durée de vie et les applications applicables des condensateurs de films de liaison DC varient considérablement en fonction des matériaux utilisés.

Comparaison des performances des condensateurs de films DC-Link par matériel

Les condensateurs de film en polypropylène excellent dans des environnements à haute tension et à haute fréquence en raison de leur faible ESR, offrant des pertes d'énergie minimales et une gestion thermique améliorée. Les condensateurs en polyester offrent des performances stables à moindre coût pour les applications industrielles générales, tandis que les matériaux composites offrent un équilibre de tolérance et de stabilité de tension, en particulier adapté au stockage d'énergie et aux applications au niveau du réseau.

Rôle dans les onduleurs

Au sein des systèmes d'onduleur, les condensateurs de films à courant continu sont essentiels pour maintenir la stabilité de la tension à travers le bus CC et absorber les pointes de courant qui pourraient autrement stresser les commutateurs semi-conducteurs. Ils jouent un rôle central dans la réduction des interférences électromagnétiques, améliorant ainsi la fiabilité globale du système. Leurs faibles caractéristiques ESR contribuent à une efficacité améliorée et à une durée de vie opérationnelle prolongée, en particulier dans des conditions de commutation à haute fréquence. En intégrant les condensateurs de films en ligne DC, les systèmes d'onduleur atteignent une efficacité de conversion d'énergie plus élevée, des pertes thermiques plus faibles et une plus grande stabilité opérationnelle, qui sont essentielles pour les applications à haute performance.

Applications dans les véhicules électriques

Dans les véhicules électriques, les condensateurs de films DC-Link sont indispensables dans les systèmes d'entraînement à moteur. Ils garantissent une tension de bus CC stable, permettant un contrôle moteur précis et une consommation d'énergie pendant l'accélération et le freinage régénératif. Leur faible ESR réduit la perte d'énergie, prolongeant ainsi la durée de vie de la batterie et améliorant l'efficacité du véhicule. En absorbant l'énergie transitoire et la stabilisation des niveaux de tension, les condensateurs de films DC-link améliorent l'efficacité de gestion de l'énergie des véhicules électriques, en soutenant une plage plus longue et des performances plus élevées.

Signification dans les systèmes de stockage d'énergie

Dans les systèmes de stockage d'énergie, les condensateurs de films DC-link jouent un rôle essentiel dans l'équilibrage des banques de batterie et des supercondensateurs. Ils maintiennent une tension de bus CC stable, fournissant de l'énergie instantanée pendant les fluctuations de charge et prévenir les affaissement de tension. La tolérance à haute tension et les faibles pertes de ces condensateurs améliorent la réactivité et la fiabilité des installations de stockage d'énergie. Les arrangements de condensateurs et les sélections de paramètres correctement optimisés contribuent à l'amélioration de l'efficacité énergétique et de la stabilité du système, garantissant des performances cohérentes dans une large gamme de conditions de fonctionnement.

Tendances et innovations futures

L'évolution des condensateurs de films à courant continu est guidée par les progrès des matériaux et des méthodologies de conception. Les films émergents à haute tension avec une ESR et une construction plus légers plus faibles promettent une densité et une efficacité énergétiques améliorées. Les conceptions de modules intelligents avec des capteurs intégrés facilitent la surveillance en temps réel et la maintenance prédictive. Les solutions de condensateurs modulaires et standardisés permettent une intégration transparente avec les onduleurs et les systèmes de stockage d'énergie, tandis que les améliorations des performances à haute température et à haute fréquence élargissent leur applicabilité dans les environnements industriels et automobiles. Ces innovations continuent de renforcer le rôle central des condensateurs de films DC-Link pour façonner les solutions modernes d'électronique et de stockage d'énergie.

Statut du marché et paysage concurrentiel

Le marché mondial des condensateurs du film DC-Link continue de se développer, entraîné par l'adoption croissante de véhicules électriques, de stockage d'énergie photovoltaïque et d'automatisation industrielle.

Tapers de condensateurs de films DC et applications de marché

Film de polypropylène Les condensateurs DC-Link dominent les applications de véhicules onduleurs et électriques en raison de performances. Les condensateurs à base de polyester sont largement adoptés dans des applications industrielles sensibles aux coûts, tandis que les condensateurs de films de suppression EMI desservent des environnements électroniques divers avec une demande stable malgré une forte concurrence. Le paysage du marché reflète l'importance croissante de ces condensateurs dans les applications haute performance, avec une croissance continue attendue dans les secteurs de l'électronique et du stockage d'énergie.

Le pouvoir transformateur des condensateurs de films DC-Link

Les condensateurs de films en ligne DC, avec leur combinaison de tolérance à haute tension, de faible ESR, de longue durée de vie et de suppression EMI, redéfinissent les normes de performance dans les systèmes d'électronique électrique et de stockage d'énergie. Ils stabilisent le fonctionnement de l'onduleur, optimisent la gestion de l'énergie de l'entraînement du moteur dans les véhicules électriques et améliorent la réactivité et la fiabilité du système de stockage d'énergie. Alors que les innovations matérielles et les conceptions intelligentes continuent de progresser, les condensateurs de films DC-Link joueront un rôle de plus en plus vital dans l'alimentation de l'avenir de l'électronique et du stockage d'énergie à haute tension, offrant des solutions efficaces, fiables et durables pour les applications énergétiques de nouvelle génération.

Pourquoi les condensateurs de films de Walson Electronics sont le bon choix pour votre projet

La sélection du bon condensateur de film est essentielle pour la fiabilité, l'efficacité et la longévité des systèmes électroniques et électriques modernes. Les condensateurs cinématographiques de Walson Electronics ont établi une réputation de conception de haute qualité, de performances robustes et d'adaptabilité dans un large éventail d'applications, ce qui en fait un choix idéal pour les projets d'ingénierie qui exigent la précision et la durabilité.

1. Performance et fiabilité exceptionnelles

Haute tension et tolérance à la température

Les condensateurs de Walson Electronics sont conçus pour résister aux environnements et aux températures à haute tension, assurant des performances stables dans des applications exigeantes telles que les onduleurs de liaison DC, les systèmes de stockage d'énergie et les lecteurs de moteur. Leur faible résistance en série équivalente (ESR) minimise les pertes d'énergie et la production de chaleur, soutenant la fiabilité opérationnelle à long terme.

Longue durée de vie et durabilité

Conçus avec des films diélectriques de haute qualité et des techniques de fabrication avancées, les condensateurs de film de Walson offrent une durée de vie prolongée même dans une commutation à haute fréquence continue et des conditions de courant d'ondulation. Cette durabilité réduit les besoins de maintenance et prend en charge un fonctionnement ininterrompu dans les systèmes critiques.

2. Matériaux et options structurelles visibles

Large gamme de matériaux diélectriques

À partir du polypropylène (PP) pour les applications à haute fréquence DC-link au polyester (PET) pour le filtrage général, Walson fournit une sélection complète de matériaux diélectriques. Chaque type de condensateur est optimisé pour des exigences de performance spécifiques, garantissant la compatibilité avec divers besoins du projet.

Conceptions de construction avancées

Walson Electronics propose à la fois des condensateurs de films enroulés (roulés) et empilés (métallisés). Les condensateurs en plaie offrent une capacité élevée et une manipulation de puissance, tandis que les conceptions empilées offrent une taille compacte, des capacités d'auto-guérison et des performances à haute fréquence, permettant aux ingénieurs de sélectionner la solution idéale pour toute architecture système.

3.Optimisé pour des applications spécialisées

Condensateurs de liaison CC pour l'électronique de puissance

Les condensateurs de films à courant continu de Walson stabilisent la tension, absorbent les pointes de courant et soutiennent l'efficacité énergétique dans les onduleurs de haute puissance et les systèmes d'entraînement moteur. Leur conception précise assure des pertes minimales, une réponse améliorée du système et une fiabilité accrue.

Solutions de suppression et de stockage d'énergie EMI

Pour les applications sensibles à l'EMI, Walson fournit des condensateurs qui réduisent les interférences, protègent l'électronique sensible et maintiennent l'intégrité du système. Dans les systèmes de stockage d'énergie, leurs condensateurs améliorent la stabilité et la réactivité de la tension, offrant des performances fiables sous des charges variables.

Assurance qualité et conformité

Chaque condensateur d'électronique Walson subit un contrôle de qualité rigoureux, répondant aux normes internationales de sécurité et de performance. Des tests rigoureux garantissent une capacité cohérente, une tolérance à la tension et une stabilité thermique, donnant aux ingénieurs du projet confiance dans le déploiement de ces composants dans des applications critiques.

Conclusion

Les condensateurs cinématographiques de Walson Electronics combinent des performances élevées, une polyvalence matérielle, une conception robuste et une qualité conforme à l'industrie pour fournir des solutions fiables, efficaces et durables. Que ce soit pour les applications à haute fréquence DC-Link, la suppression EMI ou les systèmes de stockage d'énergie, le choix de Walson garantit que votre projet bénéficie d'une technologie éprouvée, d'un risque réduit et de performances globales améliorées du système.
