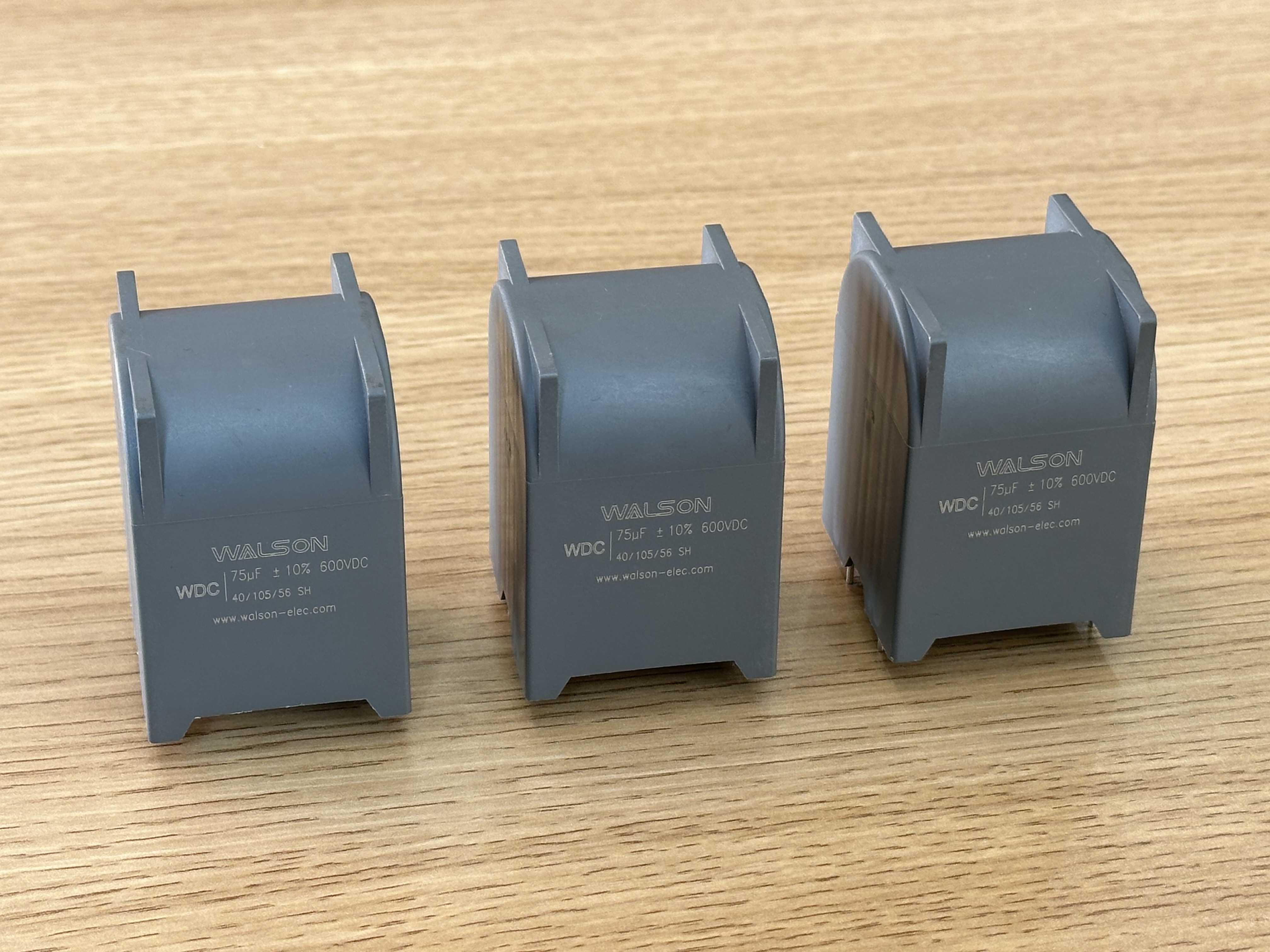

Interprétation des paramètres ESR/ESL des condensateurs à film et leur impact important sur le fonctionnement de l'équipement

Dans les circuits électroniques, condensateur à film Les s sont largement utilisés en raison de leur stabilité. Pour comprendre en profondeur leurs performances, deux paramètres clés ne peuvent être ignorés : la résistance série équivalente (ESR) et l'inductance série équivalente (ESL).

ESR (résistance série équivalente) fait référence à la résistance série présentée par le condensateur pendant le fonctionnement. Il ne s'agit pas d'une résistance physique indépendante mais composée de pertes provenant de la résistance d'électrode, de la résistance de contact et du diélectrique. La présence d’ESR entraîne deux problèmes principaux : génération de chaleur et efficacité réduite . Lorsque le courant ondulatoire circule à travers le condensateur, la puissance est dissipée à travers l'ESR (P = I² * ESR). Cette énergie est convertie en chaleur, augmentant ainsi la température interne du condensateur. Selon la théorie d’Arrhenius, pour chaque augmentation de température de 10°C, la durée de vie du condensateur est souvent réduite de moitié. Par conséquent, un faible ESR est crucial pour garantir une longue durée de vie et une efficacité opérationnelle élevée.

ESL (inductance série équivalente) provient de l'inductance parasite formée par les fils du condensateur et la structure interne des électrodes. Dans les applications basse fréquence, l’effet de l’ESL est négligeable. Cependant, dans les circuits de commutation haute fréquence (tels que les alimentations à découpage et les onduleurs), l'ESL entre en résonance avec le condensateur, créant une réactance inductive (XL = 2πfL). Cela fait perdre au condensateur ses caractéristiques de filtrage d'origine à hautes fréquences et peut même induire des oscillations ou des pics de tension dans le circuit, interférant avec le fonctionnement normal de l'équipement.

Impact important sur le fonctionnement de l'équipement :

Pour les équipements à haute densité de puissance tels que les entraînements de véhicules à énergie nouvelle et les onduleurs photovoltaïques, le taux de variation de courant (di/dt) est extrêmement élevé. Si l'ESR du condensateur à film est trop élevé, le risque d'emballement thermique augmente considérablement. Si l'ESL est trop élevé, il ne peut pas absorber efficacement la surtension générée lors des transitoires de commutation, ce qui pourrait endommager les dispositifs à semi-conducteurs de puissance (tels que les IGBT). Par conséquent, la sélection de condensateurs à film avec faible ESR et faible ESL est d'une importance vitale pour améliorer l'efficacité énergétique, la fiabilité et la compatibilité électromagnétique (CEM) des équipements.
